MSX48 16 in, 48 Out ISO-Transformer Microphone / Line Splitter

MSX48 Global Kullanıcı Listesi 2025

Neden MSX48'i Seçmelisiniz?

Özellikler

• On altı kanal / kanal başına üç yönlü bölme

• Pasif ünite - güç gerektirmez

• Ultra düşük gürültü tasarımı

• Transformatör Dengeli Girişler ve Çıkışlar

• Fantom Gücü iletmek için Girişler ve Ana Çıkışlar doğrudan bağlı

• Sezgisel, kullanıcı dostu yerleşim

• Kusursuz ses performansı

MSX48 Hakkında
ARX MSX48 Transformatör İzolasyonlu Mikrofon/Hat Bölücü; Basın Mikseri günümüzün ses prodüksiyon standartlarının giderek artan karmaşıklığının gerektirdiği performansı sunmak üzere geliştirilmiştir.

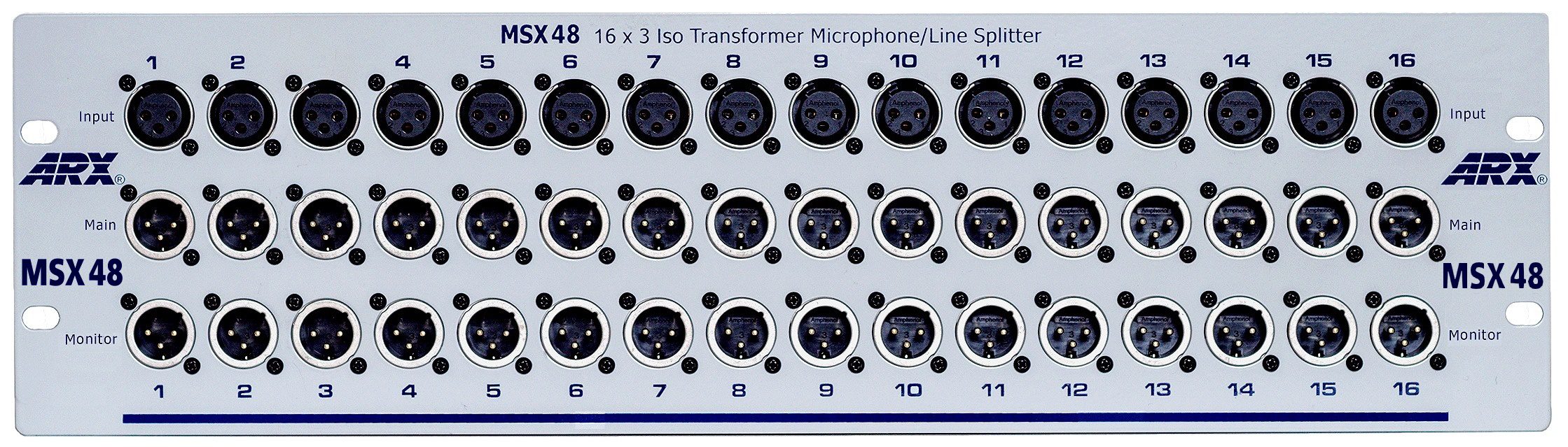

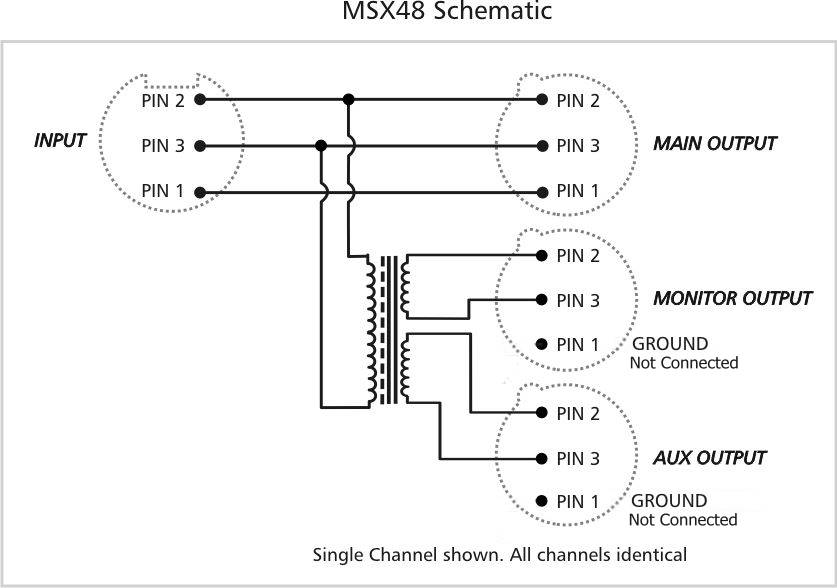

MSX 48, hiç güç gerektirmeyen tamamen pasif bir cihazdır ve on altı kanal transformatör izolasyonlu ultra düşük gürültülü Mikrofon/Hat Bölücüden oluşur. Bu kanalların her birinde doğrudan döngülü Ana/FOH beslemesi ve ön panelde transformatör izolasyonlu Monitör bölmesi bulunmaktadır.

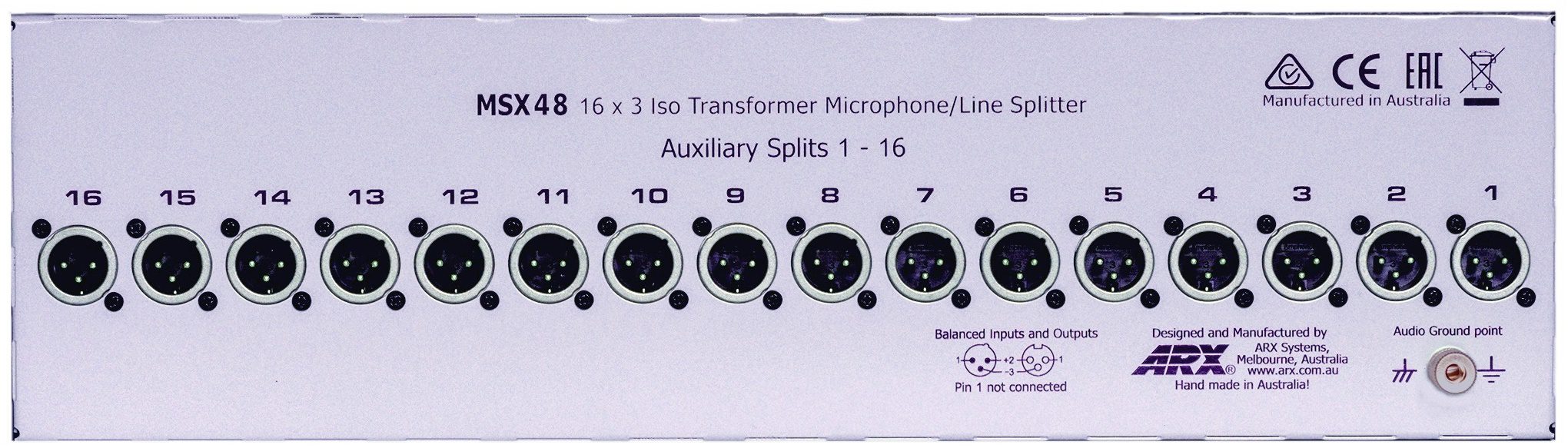

Arka panelde ise uzak kayıt aracı veya TV beslemesiyle kullanım için ideal olan yardımcı transformatör izolasyonlu bölme yer almaktadır.
MSX 48'in tamamen çelik kasası, güçlü parazit dirençli bir koruma sağlar. Dahili olarak son teknoloji transformatörler; üstün ses kalitesi ve tam galvanik izolasyon sunar.
MSX 48, çok kanallı sinyal bölme gereksinimlerine kullanıcı dostu ve doğrudan bir çözümdür.

ARX'i seçtiğinizde Kaliteden asla taviz vermezsiniz

TEKNİK ÖZELLİKLER

MSX48 Arka Panel Teknik Özellikleri

Giriş Empedansı: 300 Ohm

Çıkış Empedansı: 2 sekonder @ 600 Ohm her biri

Frekans Yanıtı: 30 Hz – 20 kHz ±1 dB

Maksimum Çıkış Seviyesi: +20 dBm

Maksimum Çıkışta THD: 30 Hz – 20 kHz @ 20 dBm'de %0,2

Ekleme Kaybı: 1 kHz'de 0,5 dB (600 Ohm kaynak ve yük)

Giriş Konektörleri: 3 pinli dişi XLR, Pin 2 + Sıcak, Pin 3 – Soğuk

Ana Çıkış: 3 pinli erkek XLR, Pin 2 + Sıcak, Pin 3 – Soğuk

Monitör ve Yardımcı Çıkış: 3 pinli erkek XLR, Pin 2 + Sıcak, Pin 3 – Soğuk. Ses toprakları bağlı değil; Pin 1 serbest.

Ağırlık: 13,5 lbs (6 kg)

MSX48 (MS-4)

• 16 kanallı 3 çıkışlı pasif bölücü sistem

MSX48 DS (MS-7)

• Monitör ve AUX D-Sub Çıkışlı 16 kanallı 3 çıkışlı pasif bölücü sistem

BSX 16 1 or 2 in, 16 out Transformer Isolated Active Broadcast Splitter

Avustralya'da El Yapımı!

Özellikler

• 16 yönlü aktif basın/yayın bölücü, transformatör izolasyonlu

• Bölmeler 1–8 Hat seviyesi çıkışı; bölmeler 9–16 anahtarlanabilir mikrofon veya hat seviyesi

• Bireysel Kazanç ve Seviye kontrolleri ile Çift Giriş

• Çift Döngü Çıkışları

• Arka panelde ek XLR PA Çıkış konektörü

• Ultra düşük gürültü tasarımı

• 'SilentSwitch' 48V Fantom Güç anahtarlaması

• Girişlerde –20 dB pad anahtarı

• Kulaklık izleme

• Çıkışta LED metering

• Elektronik Dengeli Girişler

• Transformatör İzolasyonlu Çıkışlar

• Sezgisel, kullanıcı dostu yerleşim

• Kusursuz ses performansı

BSX16 Hakkında

Yeni ARX BSX16 Aktif Mikrofon/Hat Bölücü; Basın Mikseri günümüzün E.N.G ve yayın ses prodüksiyonu standartlarının giderek artan karmaşıklığının gerektirdiği performansı sunmak üzere geliştirilmiştir.

16 Çıkış Bölmesi

BSX16, transformatör dengeli ve izolasyonlu Çıkış Bölmeleri ile tek kanallı 16 yönlü aktif basın/yayın bölücüdür. Tek kanallı bir ünite olmasına karşın, çift mikrofonlu kürsülerle kullanım için bireysel Kazanç ve Seviye kontrolleri ile Çift Giriş mevcuttur. BSX16'yı ek ünitelere bağlamak veya çift girişlerin bir mikser konsola devam etmesi için Çift Döngü Çıkışları kullanılabilir. Temel sistem bağlantısı için arka panelde ek bir XLR PA Çıkış konektörü bulunmaktadır.

Bölmeler 1–8 Hat seviyesinde, bölmeler 9–16 ise anahtarlanabilir mikrofon veya hat seviyesindedir. –20 dB giriş Pad anahtarı, sessiz anahtarlamalı 48V Fantom Güç, LED metering (–40 dB, 0 dB ve +6 dB) ve sinyal izleme için ayrı bir Ön-Fader kulaklık seviye kontrolü ile soketi mevcuttur.

İç Yapı

Dahili olarak güçlü RF giriş filtresi; ultrasonik frekanslar ve üzerinde hem ortak mod hem de diferansiyel paraziti giderir. Hassas bileşenlerin kullanımı sayesinde yüksek CMRR değeri elde edilir. BSX16'nın dahili transformatör tabanlı güç kaynağı, devrenin ultra düşük gürültü tasarımından maksimum fayda sağlamak amacıyla çift korumalıdır.

Özetle, 2 adede kadar giriş sinyalinden çoklu transformatör çıkış bölmesinin gerektiği her yerde bu özellik dolu iki RU cihaz, ihtiyacınızın tam karşılığıdır. BSX16'nın ultra düşük gürültü tasarımı ve sezgisel, kullanıcı dostu yerleşimi; her profesyonel uygulamada kusursuz ses performansı sağlar.

Her BSX16, elle lehimlenir; nakliyeden önce 48 saatlik çalıştırma testine, ardından %100 yeniden teste ve görsel PCB kalite kontrol incelemesine tabi tutulur. İşte bu nedenle şunu söylüyoruz...

ARX'i seçtiğinizde Kaliteden asla taviz vermezsiniz

TEKNİK ÖZELLİKLER

Girişler Hardwired XLR döngü çıkışlı 2 x XLR Dengeli Mikrofon/Hat girişi

Sinyal/Gürültü Oranı (Kazanç @ 20 dB)
–88 dB Ağırlıksız, –94 dB 'A' Ağırlıklı

Distorsiyon @ Unity Gain: %0,05, 1 kHz
Giriş Kazancı: 10 dB – 50 dB
Giriş Empedansı: 4 K Ohm
Giriş Headroom: +21 dB
Giriş Pad: –20 dB zayıflatma
Maksimum Çıkış: +21 dB
Çıkış Empedansı: 300 Ohm
Transformatör Dengeli Çıkış Seviyesi (Maks): +20 dB Hat Çıkış Seviyesi – Mikrofon Çıkış Seviyesi –10 dB
Frekans Yanıtı: 40 Hz – 20 kHz ±0,5 dB
Fantom Güç: Anahtarlanabilir Global +48 VDC yavaş açma/kapama
Transformatör Tipi: Düşük gürültülü korumalı

16 Transformatör İzolasyonlu Çıkış
Çıkışlar 1–8:  Hat Seviyesi (0 dB)
Çıkışlar 9–16:  Anahtarlanabilir Mikrofon (–30 dB) / Hat (0 dB)
Çıkış Seviyesi Dinamik Aralığı: 109 dB

Çıkış Bölümü
Sinyal izleme için Kulaklık Ses Kontrolü ve Çıkışı
Kulaklık Çıkışı 500 mW @ 8 Ohm
Kulaklık Konektörü Mono bağlı 6,5 mm TRS Jack

LED Çıkış Seviye Göstergeleri: –40 dB, 0 dB, +6 dB

Arka Panel
Hat Seviyesinde PA sistemi veya Aktif Hoparlörlere çıkış – Dengeli Erkek XLR
Çıkış Empedansı: 300 Ohm
Maksimum Çıkış: +21 dB

AC Güç: Sigortalı IEC soket
100–120 V AC 2 Amper / 220–240 V AC 10 VA
Sigortayı yalnızca doğru değerle değiştirin: 100–120 V AC 2 Amper, 220–240 V AC 1 Amper

Boyut: 2 RU – 19" G x 3½" Y x 8" D, 482 x 89 x 200 mm
Ağırlık: 12 lbs (5,5 kg)

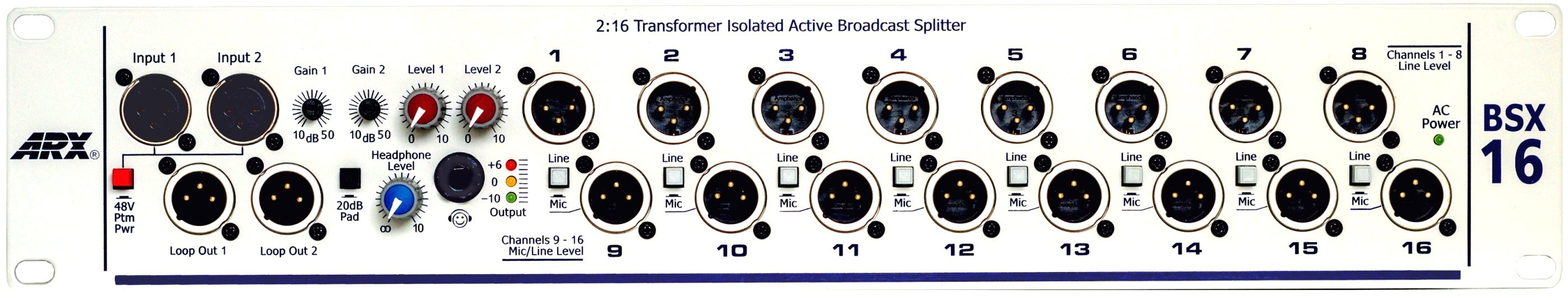

Ön Panel

• 1 ve 2 numaralı XLR Giriş konektörleri Pin 3 –, Pin 2 +, Pin 1 Toprak

• 1 ve 2 numaralı Giriş Kazanç trim kontrolleri

• 1 ve 2 numaralı Çıkış seviye kontrolleri

• 1 ve 2 numaralı Çıkış Döngü XLR konektörleri

• 1–16 Dengeli XLR Çıkış bölmeleri. Pin 3 –, Pin 2 +, Pin 1 Bağlantı Yok

• 9–16 çıkışları için Mikrofon / Hat anahtarları

• Bireysel bölmelerin etiketlenmesi için numaralı işaretleme panelleri

• 'SilentSwitch' 48V Fantom Güç anahtarlaması

• –20 dB pad anahtarı

• LED metering: –40, 0 ve +6 dB

• AC Güç bağlantı LED'i

• Kulaklık seviye kontrolü ve 6,5 mm soket

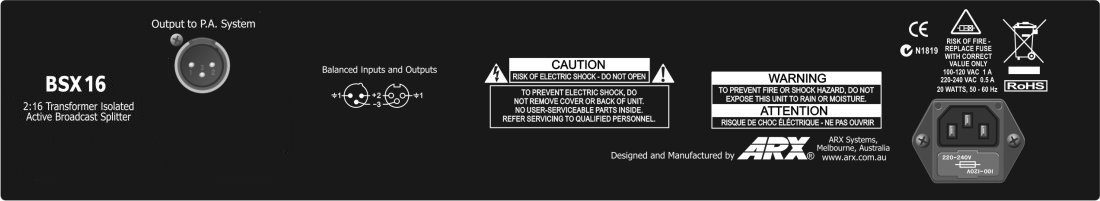

Arka Panel

• Dengeli XLR PA sistemi çıkışı Pin 3 –, Pin 2 +, Pin 1 Toprak

• IEC 3 pinli AC konektör ve entegre sigorta yuvası. Sigortayı yalnızca doğru değerle değiştirin: 100–120 V AC 5 Amper, 220–240 V AC 3 Amper.
