USB PRO & BROADCAST DIRECT BOXES

USB DI

Model Seçenekleri

USB DI
Yalnızca çift kanallı birim olarak mevcuttur.

Ayrıca mevcut: USB DI — VC
Aynı üstün özellikler, üstüne bir de çıkış ses kontrolü!

Bus ile beslenir — harici güç gerektirmez.

USB DI Hakkında

Temel ses arayüzleri oluşturma politikamıza uygun olarak ARX, yeni ARX USB DI'yı sunmaktan heyecan duymaktadır. Bu cihaz, gerçek anlamıyla Tak-Çalıştır 24 bit Yüksek Çözünürlüklü dijital-analog pro ses arayüzüdür. Mevcut ses kartı çıkışlarını, onların doğasında var olan gürültülü ortam ve sorunlu topraklama koşullarıyla birlikte kullanma zorunluluğunu ortadan kaldırır.

Toprak döngülerini, ground humunu ve diğer parazit gürültü ile distorsiyonları gidermek amacıyla tam transformatör dengeli çıkış izolasyonu içermektedir.

Tak-Çalıştır: USB DI, Mac OS X, Windows XP, Windows 7, 8 ve 10 üzerinde herhangi bir sürücü kurulumu gerektirmeksizin tam uyumlu genel USB ses cihazı olarak yüklenir.

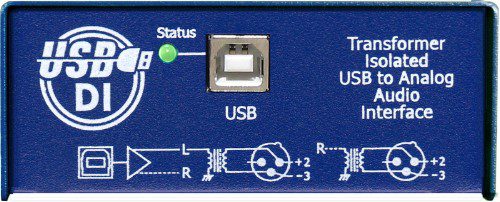

Ön panelde Tip B USB giriş konektörü ve herhangi bir standart dengeli analog girişe bağlanmak için iki adet transformatör dengeli analog ses XLR Hat Çıkışı bulunmaktadır. Ön paneldeki durum LED'i, USB DI'ın bağlı ve çalışır durumda olduğunu gösterir.

USB DI, mat dokulu toz boyalı sağlam çelik kasaya sahiptir; baskılı etiketler dayanıklı epoksi malzemeyle uygulanmış, alt yüzeyinde kaymayı önleyen kauçuk pad bulunmaktadır. USB girişli her bilgisayarı (özellikle dizüstü bilgisayarları) profesyonel ses sistemlerinin dengeli girişleriyle arayüzlemek için idealdir.

USB DI çift kanallı formatta mevcuttur, premium kalite USB-A'dan USB-B'ye kablo ile birlikte gelir ve Avustralya'da el yapımı üretilmektedir.

Hassas Mühendislik

Audibox serisinin büyük bölümü ortak bir taban ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının asimetrik konumlandırması, birden fazla ünitenin yan yana sıkışık biçimde monte edilmesine olanak tanır.

Teknik Özellikler

USB DI Plus Analog VC

“İkinci nesil” USB / analog arayüz

Avustralya’da el yapımı

Model seçenekleri

USB DI Plus VC — İki kanallı ünite, ses seviyesi kontrolü ile.

USB DI Plus — İki kanallı ünite (harici kazanç / seviye kontrolü yok).

Veri yolu ile beslenir; harici güç kaynağı gerektirmez.

USB-DI-Plus VC

YENİ USB DI Plus VC, ARX’in “ikinci nesil” USB DI ürünüdür ve çift mod ses arayüzü sunan ilk modeldir: dijital ve analog.

Özetle: “Tek kutuda iki DI!”

Dijital USB modunda

USB DI Plus VC, yerleşik 24 bit yüksek çözünürlüklü DAC ile bilgisayarın dahili ses kartı çıkışlarına (gürültü ve bozulma riski) ihtiyaç duymadan çalışır.

Cihaz, tam uyumlu, genel “tak ve kullan” bir USB ses aygıtı olarak kurulur; özel sürücü kurulumu gerekmez.

DAC, sol ve sağ dengeli XLR çıkışlarına profesyonel hat seviyesinde analog sinyal verir.

USB moduna alındığında güç USB kablosu üzerinden alınır; pil veya fantom güç gerekmez.

Analog modda

Birçok tablet, telefon ve iPad’de doğrudan USB dijital ses çıkışı olmayabilir; kulaklık veya hat çıkışındaki sinyali profesyonel dengeli dünyaya taşımak zor olabilir.

USB DI Plus VC’yi analog moda almak, kulaklık veya hat çıkışındaki sinyali tamponlayıp sol ve sağ dengeli XLR hat çıkışlarında profesyonel dengeli hat seviyesine dönüştürerek bu sorunu pratik biçimde çözer.

Güvenilirlik için analog mod pasiftir; kullanım için pil veya fantom güç gerekmez.

Düşük gürültü

Hem dijital USB hem analog modda tam trafo dengeli çıkış izolasyonu bulunur. Toprak döngüleri / toprak uğultusunu azaltır, istenmeyen etkileşim kaynaklı gürültü ve bozulmayı yardımcı olur; zorlu ortamlarda bile sorunsuz çalışmayı hedefler.

İki model

USB DI Plus iki seçenekte sunulur:

• USB DI Plus — Standart sürüm: harici kazanç / seviye kontrolü yok, mümkün olduğunca kurcalamaya kapalı. Basit tak-kullanım; prodüksiyon şirketleri için uygundur.
• USB DI Plus VC — Yine tak-kullanım; ön panelde harici kazanç / seviye kontrolü ile mikserden uzaktan seviye ayarı yapılabilir.

Tak ve kullan

USB DI, Mac OS X ve Windows XP veya üzeri sistemlerde özel sürücü gerektirmeden genel bir USB ses aygıtı olarak kurulur.

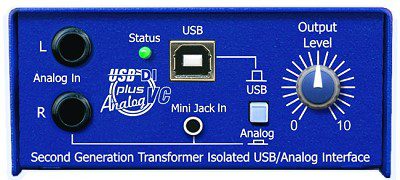

Ön panelde Tip B USB girişi, stereo mini-jack analog giriş ile sol ve sağ 6,35 mm analog jak girişleri bulunur. Ön paneldeki anahtar USB ile analog girişler arasında seçim yapar.

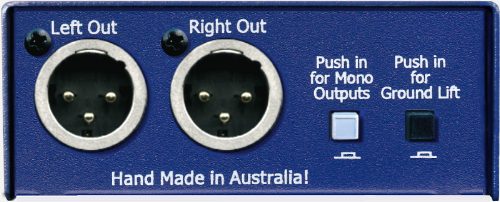

Arka panelde herhangi bir standart dengeli analog girişe bağlanmak için iki adet trafo dengeli XLR hat çıkışı, mono çıkış anahtarı ve toprak kaldırma (ground lift) anahtarı yer alır.

Ön paneldeki USB durum LED’i, USB DI Plus’ın USB modunda bağlı ve çalışır olduğunu gösterir.

USB DI Plus VC, çekici mat dokulu poliüretan kaplamalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir.

USB’li her bilgisayarı (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli girişleriyle birleştirmek için idealdir. İsteğe bağlı masa altı montaj braketi ile güvenlik için sabitleme imkânı sunulur.

USB DI Plus VC kaliteli bir USB-A — USB-B kablosu ile gelir ve Avustralya’da el yapımıdır.

Teknik özellikler

USB DI Plus VC — Özellikler

Giriş bağlantısı (dijital): USB Tip B portu

Giriş bağlantıları (analog): Stereo mini-jack; standart sol ve sağ 6,35 mm jaklar

Codec: 24 bit yüksek çözünürlük; 44,1 kHz, 48 kHz ve 96 kHz

Çıkış empedansı: 300 Ω, trafo dengeli

Çıkış seviyesi: Nominal maksimum çıkış 0 dB; ön panel ses kontrolü ile kullanıcı tarafından ayarlanabilir

Çıkış gürültüsü:
USB — sisteme bağlı
İzolasyon trafosu — ortama duyarlı

Frekans tepkisi: 20 Hz – 20 kHz ±0,5 dB

Güç: USB modunda USB portu üzerinden çalışma akımı yaklaşık 80 mA

Çıkış bağlantıları:
2 × erkek XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1, arka paneldeki toprak kaldırma anahtarı ile seçilebilir

Yapı: Tam çelik gövde, fiberglas PCB, epoksi baskı, kaydırmaz kauçuk taban pedi

Önerilen saklama sıcaklığı: 0 °C – 40 °C

Çalışma sıcaklığı: 0 °C – 50 °C

USB çalışması için sistem gereksinimleri

• Windows XP, 7 / 8 / 10 çalıştıran bilgisayar veya OS X veya üzeri Mac
• USB portu

Hassas mühendislik
AudiBox serisindeki ürünlerin neredeyse tamamı ortak gövde ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının yerleşimi, birden fazla ünitenin yan yana sıkı montajına imkân verir.

USB Ultra I/O — Trafo izoleli USB giriş/çıkış ses arayüzü

USB veri yolu ile beslenir; harici güç kaynağı gerektirmez.

USB Ultra I/O — İki kanallı USB ses arayüzü

ARX, USB Ultra I/O ile gerçek 24 bit yüksek çözünürlüklü, tak ve kullan USB iki kanallı oynatma ve kayıt özellikli dijital/analog profesyonel ses arayüzünü sunar. Bilgisayarın mevcut ses kartı çıkışlarına ihtiyaç duymaz; böylece gürültülü ortam ve sorunlu topraklama riskleri azalır.

USB Ultra I/O, beş seçilebilir örnekleme hızı sunan gerçek 24 bit çözünürlükte arayüzdür: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz veya 192 kHz. Tam trafo dengeli giriş ve çıkışlar, toprak döngüleri / toprak uğultusu ile diğer istenmeyen gürültü ve bozulmaları azaltmak için gereken izolasyonu sağlar.

Tak ve kullan

USB Ultra I/O, tam uyumlu genel bir USB ses aygıtı olarak kurulur; Windows 10 veya Mac OS X ve üzeri için özel sürücü kurulumu gerekmez.

Ön panelde standart Tip B USB bağlantısı, bir toprak kaldırma (ground lift) anahtarı ve seçilen veya kullanılabilir örnekleme hızını gösteren durum LED’leri bulunur.

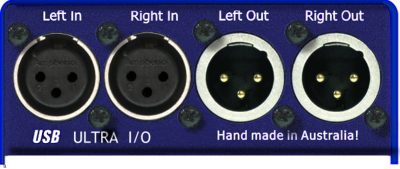

Arka panelde sol ve sağ trafo dengeli analog Amphenol XLR giriş ve çıkış konnektörleri yer alır; herhangi bir standart dengeli analog giriş ve çıkışa bağlanabilir.

USB Ultra I/O, çekici mat dokulu toz boyalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir. USB’li bilgisayarları (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli giriş ve çıkışlarıyla birleştirmek için idealdir.

İsteğe bağlı aksesuar: masa altı montaj için opsiyonel braket seti.

ARX USB Ultra I/O, kaliteli bir USB-A — USB-B kablosu ile gönderilir ve Avustralya’da el yapımıdır.

Teknik özellikler — USB Ultra I/O

Bağlantı: USB Tip B portu

Codec: Yüksek çözünürlük 24 bit, 192 kHz

Örnekleme hızı: Yazılım ile seçilebilir: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz ve 192 kHz

Giriş empedansı: 10 kΩ, trafo dengeli

Çıkış empedansı: 300 Ω, trafo dengeli

Maksimum giriş seviyesi: Nominal 0 dB

Maksimum çıkış seviyesi: Nominal 0 dB

Giriş/çıkış gürültüsü:

USB — sisteme bağlı
İzolasyon trafosu — ortama duyarlı

Frekans tepkisi: 20 Hz – 20 kHz ±0,5 dB

Güç tüketimi: USB portu üzerinden; tipik olarak yaklaşık 0,8 W

Önerilen saklama sıcaklığı: 0 °C – 40 °C

Çalışma sıcaklığı: 0 °C – 50 °C

Giriş konnektörleri

Kanal 1 / Sol ve Kanal 2 / Sağ: 2 × dişi Amphenol XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1 ekran/gövde, toprak kaldırma anahtarı üzerinden

Çıkış konnektörleri

Kanal 1 / Sol ve Kanal 2 / Sağ: 2 × erkek Amphenol XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1 ekran/gövde, toprak kaldırma anahtarı üzerinden

Yapı:

Tam çelik poliüretan kaplı gövde, fiberglas PCB, epoksi baskı; USB Ultra I/O gövdesi USB bağlantısı üzerinden topraklanır; kaydırmaz kauçuk taban. Pakette kaliteli USB-A — USB-B kablosu dahildir.

Sistem gereksinimleri

• Windows 10
• OS X veya üzeri Mac
• Yüklü ses yazılımı

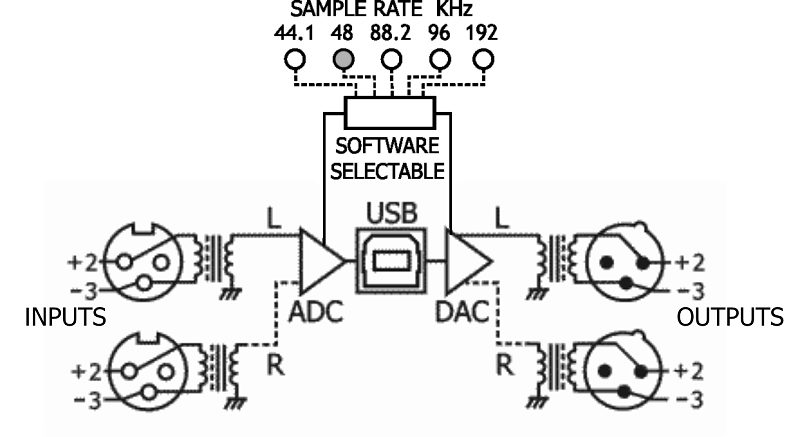

USB Ultra I/O şema diyagramı

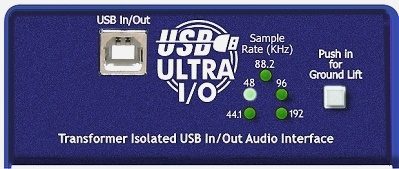

Ön panel LED’i, hangi örnekleme hızının seçildiğini gösterir.

USB DI-HP

Avustralya’da el yapımı

Model seçenekleri

USB DI-HP — İki kanallı ünite.

Veri yolu ile beslenir; harici güç kaynağı gerektirmez.

USB-DI-HP

Orijinal USB DI’yı belirli uygulamalarda kullanan pek çok kullanıcının talepleri doğrultusunda ARX, yeni USB DI-HP’yi sunuyor: önceki USB DI’nın tüm özelliklerine ek olarak kendi seviye kontrolüne sahip kulaklık çıkışı. Hâlâ gerçek bir tak ve kullan 24 bit dijital–analog profesyonel ses arayüzüdür ve mevcut ses kartı çıkışlarına ihtiyaç duymaz; artık çıkış seviyesi sessiz ve doğru biçimde kulaklıktan izlenebilir.

Doğal olarak tam trafo dengeli çıkış izolasyonu sunmaya devam eder; toprak döngüleri / toprak uğultusu ile diğer istenmeyen etkileşim kaynaklı gürültü ve bozulmaları azaltmaya yardımcı olur.

Kulaklık çıkışı ve kontrolünün eklenmesi, USB DI-HP üzerinden geçen ses sinyalini monitör hoparlörü olmadan rahatça dinlemenizi sağlar.

Tak ve kullan

USB DI-HP, tam uyumlu genel bir USB ses aygıtı olarak kurulur; Mac OS X, Windows XP, 7 / 8 / 10 üzerinde özel sürücü kurulumu gerekmez. USB sesin neler yapıp yapamayacağı hakkında fikir edinmek için USB Audio Knowledge Base sayfasına göz atmanızı öneririz.

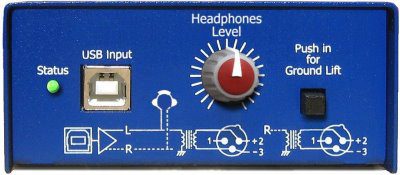

Ön panelde Tip B USB girişi ve kulaklık çıkış seviyesi kontrolü bulunur. USB DI-HP’nin trafo toprak izolasyonu düşük gürültülü çalışmayı desteklerken, toprak döngüsü uğultusunu azaltmak için bir ses toprak kaldırma (ground lift) anahtarı da yer alır; ihtiyaca göre açık veya kapalı kullanılabilir.

USB girişinin yanındaki durum LED’i, USB DI-HP’nin bağlı ve çalışır olduğunu gösterir.

Arka panelde hem 6,35 mm (¼ inç) hem 3,5 mm (mini-jack) kulaklık çıkışları ile herhangi bir standart dengeli XLR analog girişe bağlanmak için iki adet trafo dengeli XLR hat çıkışı bulunur.

USB DI-HP, çekici mat mavi dokulu toz boyalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir. USB’li her bilgisayarı (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli girişleriyle birleştirmek için idealdir. Güvenlik için Kensington® tipi bilgisayar kilidi yuvası ve isteğe bağlı masa altı montaj braketi sunulur.

USB DI-HP iki kanallı formatta sunulur; kaliteli USB-A — USB-B kablosu dahildir ve Avustralya’da el yapımıdır.

Teknik özellikler

USB DI-HP — Özellikler

Giriş bağlantısı: USB Tip B portu

Codec: 24 bit yüksek çözünürlük; 44,1 kHz, 48 kHz ve 96 kHz

Çıkış empedansı: 300 Ω, trafo dengeli

Çıkış seviyesi: 0 dB

Çıkış gürültüsü:
USB — sisteme bağlı
İzolasyon trafosu — ortama duyarlı

Güç: USB portu üzerinden çalışma akımı yaklaşık 80 mA

Kulaklık çıkışı özellikleri:

Maks. çıkış seviyesi 32 Ω’da 300 mW
Frekans tepkisi 20 Hz – 20 kHz ±0,5 dB
Dinamik aralık 90 dB (A ağırlıklı)

Frekans tepkisi (hat çıkışı): 20 Hz – 20 kHz ±0,5 dB

Çıkış bağlantıları:
2 × erkek XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1 şasi toprağı

Yapı:
Tam çelik toz boyalı gövde, fiberglas PCB, epoksi baskı, kaydırmaz kauçuk taban pedi

Önerilen saklama sıcaklığı: 0 °C – 40 °C

Çalışma sıcaklığı: 0 °C – 50 °C

Sistem gereksinimleri

• Windows XP, 7 / 8 / 10 çalıştıran Windows bilgisayar veya OS X veya üzeri Mac
• USB portu

Hassas mühendislik
AudiBox serisindeki ürünlerin çoğu ortak gövde ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının yerleşimi, birden fazla ünitenin yan yana sıkı montajına imkân verir.

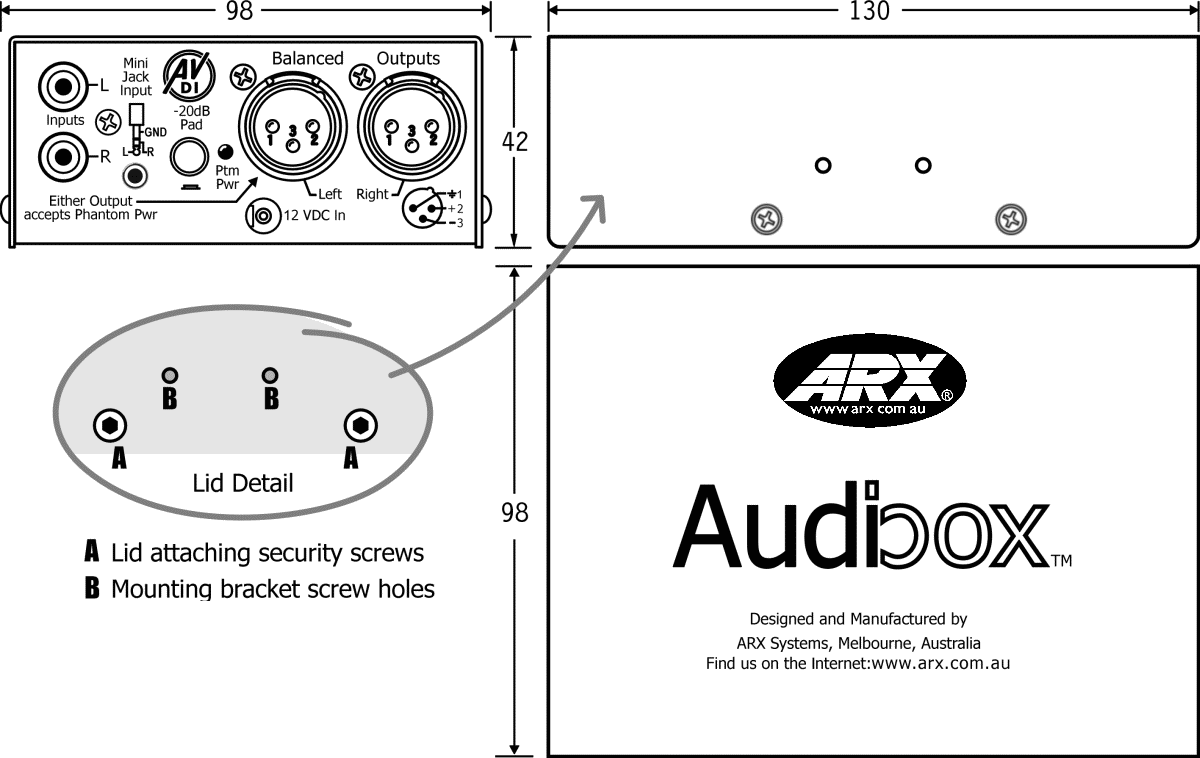

Büyük teknik çizim için görsele tıklayın (yüklediğiniz dosyayı tam boy açan bir bağlantıya bağlayabilirsiniz).

USB Ultra VSR Broadcast — USB giriş/çıkış ses arayüzü

USB veri yolu ile beslenir; harici güç kaynağı gerektirmez.

USB Ultra VSR Broadcast

Temel ses arayüzleri üretme hedefimiz doğrultusunda ARX, USB Ultra VSR Broadcast’ü sunar: gerçek 24 bit yüksek çözünürlüklü, tak ve kullan USB iki kanallı oynatma ve kayıt özellikli dijital/analog profesyonel ses arayüzü. Bilgisayarın mevcut ses kartı çıkışlarına ihtiyaç duymaz; böylece gürültülü ortam ve sorunlu topraklama riskleri azalır.

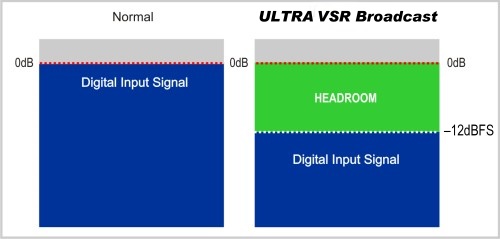

Analog tarzı headroom — yalnızca Ultra VSR Broadcast’te

USB Ultra I/O VSR Broadcast, dijital alanda kayıt yaparken analog tarzı headroom sunar: analog 0 dB giriş, tam ölçe dijitalde (FS) yaklaşık −12 dBFS’e dönüşür. −12 dBFS dijital sinyal çıkışta tekrar 0 dB analog seviyesine döner; böylece hem analog hem dijital dünyanın avantajları bir arada kullanılabilir.

Beş seçilebilir örnekleme hızı: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz veya 192 kHz; 24 bit yüksek çözünürlük ve USB 2 tak ve kullan performansı. Tam trafo dengeli giriş ve çıkışlar, toprak döngüleri / toprak uğultusu ile diğer istenmeyen gürültü ve bozulmaları azaltmak için gereken izolasyonu sağlar.

Tak ve kullan

USB Ultra VSR Broadcast, tam uyumlu genel bir USB ses aygıtı olarak kurulur; Windows 10 veya Mac OS X ve üzeri için özel sürücü kurulumu gerekmez.

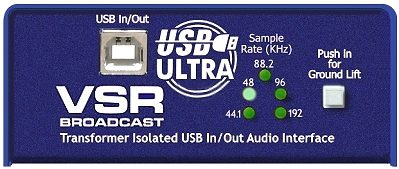

Ön panelde standart Tip B USB bağlantısı, toprak kaldırma anahtarı ve seçilen veya kullanılabilir örnekleme hızını gösteren durum LED’leri bulunur.

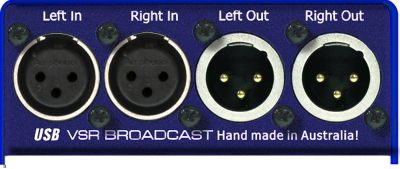

Arka panelde sol ve sağ trafo dengeli analog Amphenol XLR giriş ve çıkış konnektörleri yer alır; herhangi bir standart dengeli analog giriş ve çıkışa bağlanabilir.

USB Ultra VSR Broadcast, çekici mat dokulu toz boyalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir. USB’li bilgisayarları (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli giriş ve çıkışlarıyla birleştirmek için idealdir.

İsteğe bağlı: masa altı montaj için braket seti.

USB Ultra VSR Broadcast, kaliteli bir USB-A — USB-B kablosu ile gönderilir ve Avustralya’da el yapımıdır.

Teknik özellikler — USB Ultra VSR Broadcast

Bağlantı: USB Tip B portu

Codec: Yüksek çözünürlük 24 bit, 192 kHz

Örnekleme hızı: Yazılım ile seçilebilir: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz ve 192 kHz

Giriş empedansı: 10 kΩ, trafo dengeli

Çıkış empedansı: 300 Ω, trafo dengeli

Maksimum giriş seviyesi: Nominal 0 dB

Maksimum çıkış seviyesi: Nominal 0 dB

Giriş/çıkış gürültüsü:

USB — sisteme bağlı
İzolasyon trafosu — ortama duyarlı

Frekans tepkisi: 20 Hz – 20 kHz ±0,5 dB

Güç tüketimi: USB portu üzerinden; tipik olarak yaklaşık 0,8 W

Önerilen saklama sıcaklığı: 0 °C – 40 °C

Çalışma sıcaklığı: 0 °C – 50 °C

Giriş konnektörleri

Kanal 1 / Sol ve Kanal 2 / Sağ: 2 × dişi Amphenol XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1 ekran/gövde, toprak kaldırma anahtarı üzerinden

Çıkış konnektörleri

Kanal 1 / Sol ve Kanal 2 / Sağ: 2 × erkek Amphenol XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1 ekran/gövde, toprak kaldırma anahtarı üzerinden

Yapı: Tam çelik doku toz boyalı gövde, fiberglas PCB, epoksi baskı; USB Ultra VSR Broadcast gövdesi USB bağlantısı üzerinden topraklanır. Kaydırmaz kauçuk taban pedi. Pakette kaliteli USB-A — USB-B kablosu dahildir.

Sistem gereksinimleri

• Windows 10
• OS X veya üzeri Mac
• Yüklü ses yazılımı

USB Ultra I/O şema diyagramı

Ön panel LED’i, hangi örnekleme hızının seçildiğini gösterir.

USB DI Plus Analog

 — “İkinci nesil” USB / analog arayüz

Avustralya’da el yapımı

Model seçenekleri

USB DI Plus — İki kanallı ünite.

USB DI Plus VC — İki kanallı ünite, ses seviyesi kontrolü ile.

Veri yolu ile beslenir; harici güç kaynağı gerektirmez.

USB-DI-Plus

YENİ USB DI Plus, ARX’in “ikinci nesil” USB DI ürünüdür ve çift mod ses arayüzü sunan ilk modeldir: dijital ve analog.

Özetle: “Tek kutuda iki DI!”

Dijital USB modunda

USB DI Plus, yerleşik 24 bit yüksek çözünürlüklü DAC ile bilgisayarın dahili ses kartı çıkışlarına (gürültü ve bozulma riski) ihtiyaç duymadan çalışır.

Cihaz, tam uyumlu, genel “tak ve kullan” bir USB ses aygıtı olarak kurulur; özel sürücü kurulumu gerekmez.

DAC, sol ve sağ dengeli XLR çıkışlarına profesyonel hat seviyesinde analog sinyal verir.

USB moduna alındığında güç USB kablosu üzerinden alınır; pil veya fantom güç gerekmez.

Analog modda

Birçok tablet, telefon ve iPad’de doğrudan USB dijital ses çıkışı olmayabilir; kulaklık veya hat çıkışındaki sinyali profesyonel dengeli dünyaya taşımak zor olabilir.

USB DI Plus’ı analog moda almak, kulaklık veya hat çıkışındaki sinyali tamponlayıp sol ve sağ dengeli XLR hat çıkışlarında profesyonel dengeli hat seviyesine dönüştürerek bu sorunu pratik biçimde çözer.

Güvenilirlik için analog mod pasiftir; kullanım için pil veya fantom güç gerekmez.

Düşük gürültü

Hem dijital USB hem analog modda tam trafo dengeli çıkış izolasyonu bulunur. Toprak döngüleri / toprak uğultusunu azaltır, istenmeyen etkileşim kaynaklı gürültü ve bozulmayı azaltmaya yardımcı olur; zorlu ortamlarda bile sorunsuz çalışmayı hedefler.

İki model

USB DI Plus iki seçenekte sunulur:

• USB DI Plus — Standart sürüm: harici kazanç / seviye kontrolü yok, mümkün olduğunca kurcalamaya kapalı. Basit tak-kullanım; prodüksiyon şirketleri için uygundur.
• USB DI Plus VC — Yine tak-kullanım; harici kazanç / seviye kontrolü ile mikserden uzaktan seviye ayarı yapılabilir.

Tak ve kullan

USB DI, Mac OS X ve Windows XP veya üzeri sistemlerde özel sürücü gerektirmeden genel bir USB ses aygıtı olarak kurulur.

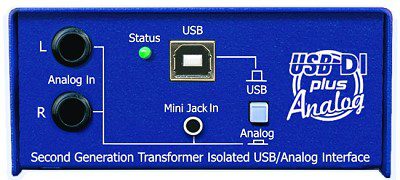

Ön panelde Tip B USB girişi, stereo mini-jack analog giriş ile sol ve sağ 6,35 mm analog jak girişleri bulunur. Ön panel anahtarı USB ile analog girişler arasında seçim yapar.

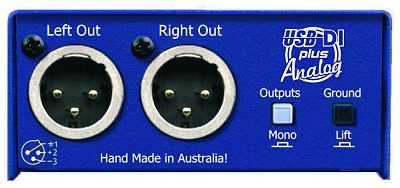

Arka panelde herhangi bir standart dengeli analog girişe bağlanmak için iki adet trafo dengeli XLR hat çıkışı, mono çıkış anahtarı ve ses toprak kaldırma (ground lift) anahtarı yer alır.

Ön paneldeki USB durum LED’i, USB DI Plus’ın USB modunda bağlı ve çalışır olduğunu gösterir.

USB DI Plus, çekici mat dokulu poliüretan kaplamalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir.

USB’li her bilgisayarı (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli girişleriyle birleştirmek için idealdir. İsteğe bağlı masa altı montaj braketi ile güvenlik için sabitleme imkânı sunulur.

USB DI Plus kaliteli bir USB-A — USB-B kablosu ile gelir ve Avustralya’da el yapımıdır.

Teknik özellikler

USB DI Plus — Özellikler

Giriş bağlantısı (dijital): USB Tip B portu

Giriş bağlantıları (analog): Stereo mini-jack; standart sol ve sağ 6,35 mm jaklar

Codec: 24 bit yüksek çözünürlük; 44,1 kHz, 48 kHz ve 96 kHz

Çıkış empedansı: 300 Ω, trafo dengeli

Çıkış seviyesi: Nominal maksimum çıkış 0 dB

Çıkış gürültüsü:
USB — sisteme bağlı
İzolasyon trafosu — ortama duyarlı

Frekans tepkisi: 20 Hz – 20 kHz ±0,5 dB

Güç: USB modunda USB portu üzerinden çalışma akımı yaklaşık 80 mA

Çıkış bağlantıları:
2 × erkek XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1, arka paneldeki toprak kaldırma anahtarı ile seçilebilir

Yapı: Tam çelik gövde, fiberglas PCB, epoksi baskı, kaydırmaz kauçuk taban pedi

USB çalışması için sistem gereksinimleri

• Windows XP, 7 / 8 / 10 çalıştıran bilgisayar veya OS X veya üzeri Mac
• USB portu

Hassas mühendislik
AudiBox serisindeki ürünlerin neredeyse tamamı ortak gövde ölçüsü ve üretim platformunu paylaşır. Kapak vidalarının yerleşimi, birden fazla ünitenin yan yana sıkı montajına imkân verir.

Önerilen saklama sıcaklığı: 0 °C – 40 °C

Çalışma sıcaklığı: 0 °C – 50 °C

USB DI Plus VC

Avustralya’da el yapımı

Model seçenekleri

USB-DI-Plus VC

Yalnızca iki kanallı ünite.

Veri yolu ile beslenir; harici güç kaynağı gerektirmez.

USB-DI-Plus VC

YENİ USB DI Plus VC, ARX’in “ikinci nesil” USB DI ürünüdür ve çift mod ses arayüzü sunan ilk modeldir: dijital ve analog.

Özetle: “Tek kutuda iki DI!”

Dijital USB modunda

USB DI Plus VC, yerleşik 24 bit yüksek çözünürlüklü DAC ile bilgisayarın dahili ses kartı çıkışlarına (gürültü ve bozulma riski) ihtiyaç duymadan çalışır.

Cihaz, tam uyumlu, genel “tak ve kullan” bir USB ses aygıtı olarak kurulur; özel sürücü kurulumu gerekmez.

DAC, sol ve sağ dengeli XLR çıkışlarına profesyonel hat seviyesinde analog sinyal verir.

USB moduna alındığında güç USB kablosu üzerinden alınır; pil veya fantom güç gerekmez.

Analog modda

Birçok tablet, telefon ve iPad’de doğrudan USB dijital ses çıkışı olmayabilir; kulaklık veya hat çıkışındaki sinyali profesyonel dengeli dünyaya taşımak zor olabilir.

USB DI Plus VC’yi analog moda almak, kulaklık veya hat çıkışındaki sinyali tamponlayıp sol ve sağ dengeli XLR hat çıkışlarında profesyonel dengeli hat seviyesine dönüştürerek bu sorunu pratik biçimde çözer.

Güvenilirlik için analog mod pasiftir; kullanım için pil veya fantom güç gerekmez.

Düşük gürültü

Hem dijital USB hem analog modda tam trafo dengeli çıkış izolasyonu bulunur. Toprak döngüleri / toprak uğultusunu azaltır, istenmeyen etkileşim kaynaklı gürültü ve bozulmayı azaltmaya yardımcı olur; zorlu ortamlarda bile gürültüsüz çalışmayı hedefler.

İki model

USB DI Plus iki seçenekte sunulur:

• USB DI Plus — Standart sürüm: harici kazanç / seviye kontrolü yok, mümkün olduğunca kurcalamaya kapalı. Basit tak-kullanım; prodüksiyon şirketleri için uygundur.
• USB DI Plus VC — Yine tak-kullanım; harici kazanç / seviye kontrolü ile mikserden uzaktan seviye ayarı yapılabilir.

Tak ve kullan

USB DI, Mac OS X ve Windows XP veya üzeri sistemlerde özel sürücü gerektirmeden genel bir USB ses aygıtı olarak kurulur.

Ön panelde Tip B USB girişi, stereo mini-jack analog giriş ile sol ve sağ 6,35 mm analog jak girişleri bulunur. Ön panel anahtarı USB ile analog girişler arasında seçim yapar.

Arka panelde herhangi bir standart dengeli analog girişe bağlanmak için iki adet trafo dengeli XLR hat çıkışı, mono çıkış anahtarı ve ses toprak kaldırma (ground lift) anahtarı yer alır.

Ön paneldeki USB durum LED’i, USB DI Plus’ın USB modunda bağlı ve çalışır olduğunu gösterir.

USB DI Plus VC, çekici mat dokulu poliüretan kaplamalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir.

USB’li her bilgisayarı (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli girişleriyle birleştirmek için idealdir. İsteğe bağlı masa altı montaj braketi ile güvenlik için sabitleme imkânı sunulur.

USB DI Plus VC kaliteli bir USB-A — USB-B kablosu ile gelir ve Avustralya’da el yapımıdır.

Teknik özellikler

USB DI VC — Özellikler

Giriş bağlantısı: USB Tip B portu

Codec: 24 bit yüksek çözünürlük; 44,1 kHz, 48 kHz ve 96 kHz

Çıkış empedansı: 300 Ω, trafo dengeli

Çıkış seviyesi: 0 dB’den tam susturmaya (kapalı) kadar kullanıcı tarafından ayarlanabilir

Çıkış gürültüsü:
USB — sisteme bağlı
İzolasyon trafosu — ortama duyarlı

Frekans tepkisi: 20 Hz – 20 kHz ±0,5 dB

Güç: USB portu üzerinden çalışma akımı yaklaşık 80 mA

Çıkış bağlantıları:
2 × erkek XLR; Pin 2 sıcak (+), Pin 3 soğuk (–). Pin 1 şasi toprağı

Yapı:
Tam çelik toz boyalı gövde, fiberglas PCB, epoksi baskı, kaydırmaz kauçuk ayaklar

Önerilen saklama sıcaklığı: 0 °C – 40 °C

Çalışma sıcaklığı: 0 °C – 50 °C

Sistem gereksinimleri

• Windows XP, 7 / 8 / 10 çalıştıran Windows bilgisayar veya OS X veya üzeri Mac
• USB portu

USB DI-Q — USB’den analog ses oynatma

Avustralya’da el yapımı

Model seçenekleri

USB DI-Q — Uygulamaya özel USB’den analog ses oynatma

USB veri yolu ile beslenir; harici güç kaynağı gerektirmez.

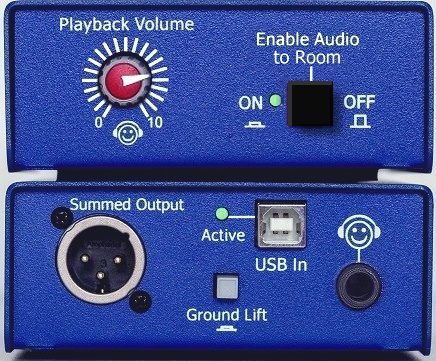

ARX USB DI-Q

ARX USB DI-Q, Windows veya Mac bilgisayarlardan ses dosyalarının oynatılması ve izlenmesi için USB’den analoga oynatma arayüzüdür; eğitim amfileri, kurumsal sunumlar ve duruşma salonları gibi ortamlar için uygundur.

• Önizleme ve cue: USB DI-Q, kullanıcının ses dosyalarını kapalı kulaklık ortamında dinlemesine ve ihtiyaç duyulduğunda çıkışı toplantı / ses sistemine yönlendirmesine olanak tanır.
• Tak ve kullan: USB DI-Q, tam uyumlu genel bir USB ses aygıtı olarak kurulur; Mac OS X ve Windows 7 / 8 / 10 üzerinde özel sürücü kurulumu gerekmez.
• Uyumluluk: USB DI-Q, USB’li her bilgisayarı profesyonel bir ses sisteminin dengeli girişleriyle birleştirmek için idealdir.
• Retrofit: USB DI-Q kurulumunun basitliği, ürünün mevcut bir binanın AV altyapısına kolayca entegre edilmesini sağlar.
• Basit kullanım: Yerleştirildikten sonra USB DI-Q yalnızca dokunmatik düğme ile çalışır; teknik olmayan kullanıcılar tarafından da kullanılabilir.
• USB DI-Q, çekici mat dokulu toz boyalı sağlam çelik gövde, dayanıklı epoksi baskı ve kaydırmaz kauçuk taban pedi ile üretilir. USB’li bilgisayarları (özellikle dizüstüleri) profesyonel ses sistemlerinin dengeli girişleriyle birleştirmek için idealdir. Güvenlik için isteğe bağlı masa altı montaj braketi sunulur.
• USB DI-Q kaliteli USB-A — USB-B kablosu dahildir ve Avustralya’da el yapımıdır.

AudiBox PLUS boyutundaki cihazlar, örneğin USB DI-Q VSR, ön ve arka yüzdeki tüm konnektörleri sığdırmak için gövdesi biraz büyütülmüştür.

Teknik özellikler

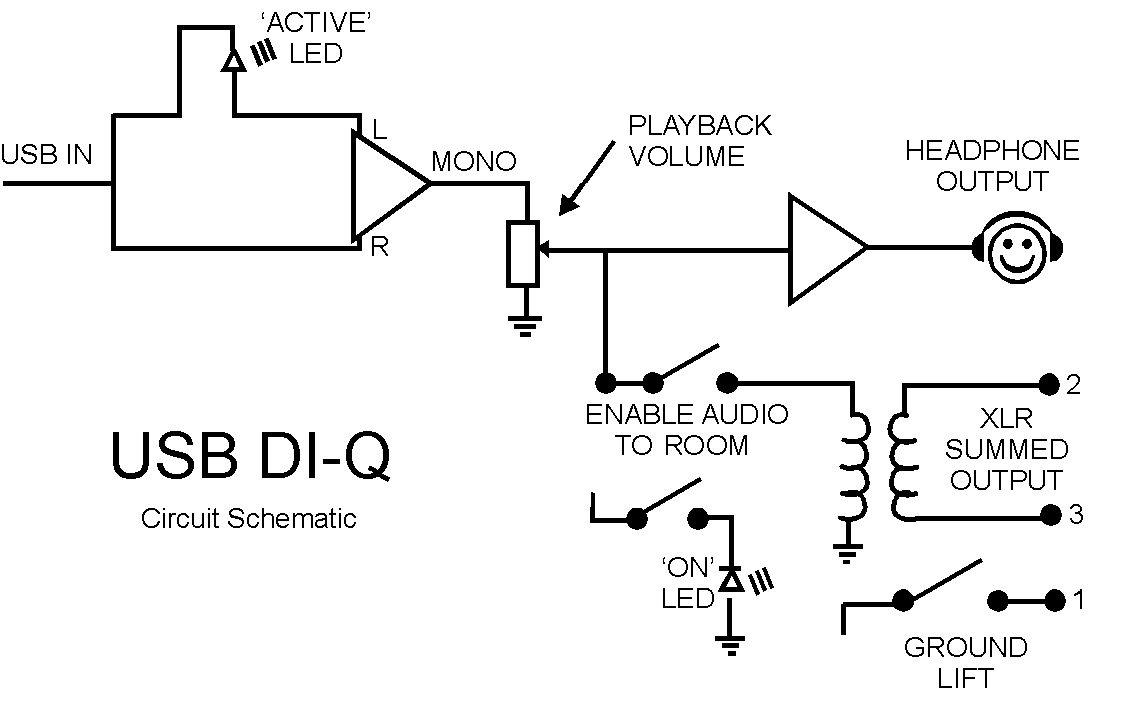

USB DI-Q — blok şema
